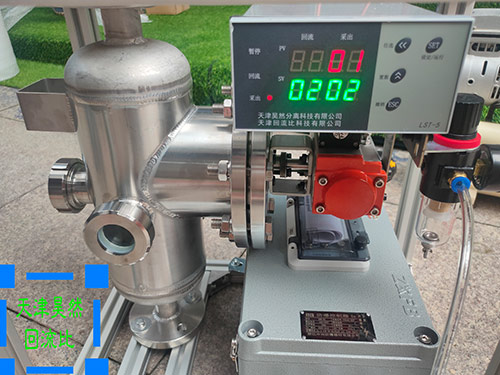

氣動回流比控制器 HRRC-P型
發布日期：2021-12-31
專利號：ZL 2020 2 2734803.3
HRRC-P型防爆氣動回流比控制器，為公司近些年研制的新產品，解決了TD型回流比控制器可能產生的磁頭發熱消磁、磁力不夠卡頓、不耐腐蝕的缺點，是一種安裝于精餾塔塔頂冷凝器與精餾塔回流口之間，控制精餾塔回流比的自動化裝置。
其原理為：筒體內部隔開出兩個空間，分別為回流倉及采出倉，初始位置(不通電時)在回流倉，即為全回流;通電后防爆磁頭產生磁力，通過氣動執行裝置分配液體至采出倉，實現液體的采出;循環往復，通過防爆箱儀表控制電路的通斷時間，完成液體回流及采出的比例控制。
該設備的優勢在于能減輕操作工的勞動強度，直觀、易操控、易維護、運行可靠，可在任何時間段內任意調節回流量，能準確控制塔內回流量與采出量的比例。適用間歇式及連續式操作的常規精餾以及萃取精餾、恒沸精餾等特殊精餾過程，特別是高溫、高凝固點，需要采用內回流比控制器的工況;還可以定制鈦材回流比控制器、哈氏合金回流比控制器等特殊材質。
結構圖及相關規格尺寸：
| 名稱 | 型號 | 筒徑 ?（mm） | 進料/回流/采出 ? 管徑（mm） | 尺寸（H?x?W?x?L mm） |
| 氣 ? ? ?動 ? ? ?回 ? ? ?流 ? ? ?比 ? ? ?控 ? ? ?制 ? ? ?器 | HRRC-PⅠ | DN125 | DN10~DN25 | ~ 480x300x470 |
| HRRC-PⅡ | DN200 | DN40~DN80 | ~ 600x380x490 |
適用范圍：溫度-20~200度，壓力-0.1~1.6MPa，高溫高壓、特材可定制

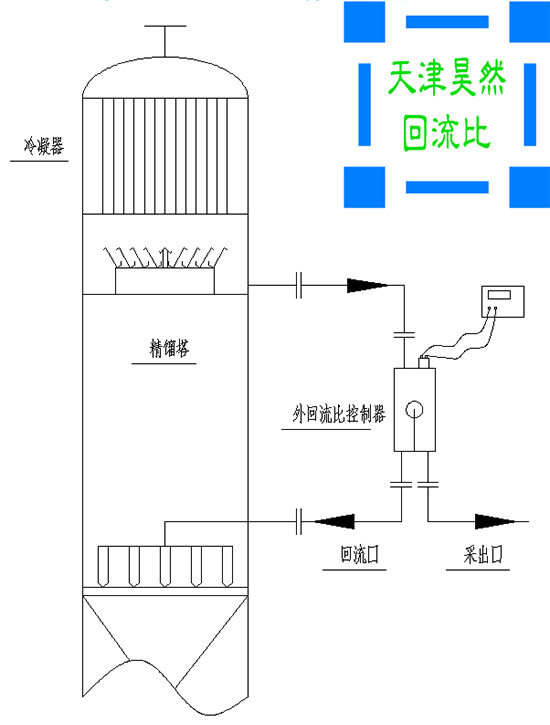

回流比控制器安裝示意圖：
